瓷支柱絕緣子是保證電網正常運轉的重要部件之一，由于設計制造的工藝復 雜要求較高， 以及安裝、維護檢修不當和運行中斷路器刀閘動作使其受到?jīng)_擊力， 運行惡劣環境影響等因素， 容易造成瓷支柱絕緣子內部缺陷、剛性強度降低、失效斷裂， 危及電網的安全運行。因此， 加強對電網在役瓷支柱絕緣子監測和質量評價， 對確保電網的安全可靠運行至關重要。目前， 針對瓷支柱絕緣子的測試方式仍然采用停電檢修，測試方式最常用的有三種：

第一種， 絕緣子發生較為嚴重?fù)p壞通過肉眼直接識別監測， 該方式無法辨別內部缺陷或者細微裂痕等；

第二種， 停電后采用施加外力測試絕緣子能否承受一定的機械載荷， 但此方式可能會對絕緣子造成損傷、甚至破壞；

第三種， 在停電狀態下通過對瓷支柱絕緣子橫向探測， 該方法一定程度上可 以發現絕緣子內部裂紋、異斑等，但該方法需要多次測量，測量時間長。

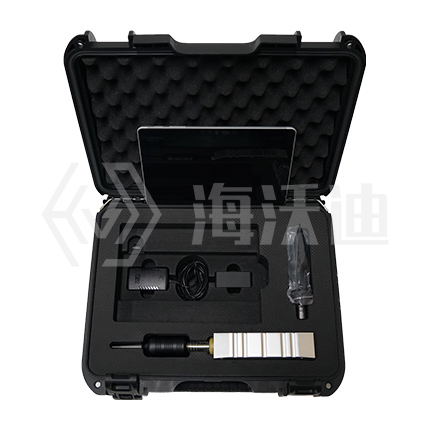

海沃迪電氣針對瓷支柱絕緣子探傷開發的HVD-DTS瓷支柱絕緣子帶電探傷儀， 從另外一個方向入手， 通過對絕緣子縱向探測可直接得出該絕緣子的剛性強度是否喪失、內部是否存在雜質等缺陷。本設備可帶電探傷， 20 秒左右即可完成一套瓷支柱絕緣子探傷，極大縮短檢測時間，提高了檢測效率，更重要的是，支持帶電探傷檢測，減少停電次數。

本裝置采用絕緣桿連接采集裝置， 通過絕緣桿將設備的采集針傳感器接觸瓷支柱絕緣子底部，其方向盡可能和瓷支柱絕緣子保持一個方向。另外由于現場瓷支柱絕緣子安裝不同導致部分絕緣子與地面存在角度以及底部法蘭和底座的不同結構等原因，現場采集點位比較靈活，具體位置以現場情況為準。注意， 設備采用縱波方式探測， 因此探針正對瓷支柱絕緣子效果最好， 根據 現場情況， 本設備再探針與瓷支柱之間保持 0-20°角度影響較小， 測試過程中， 探針運動結構只允許針頭接觸法蘭底部或鋼座， 其余部分需要懸空，否則影響測試精度。
