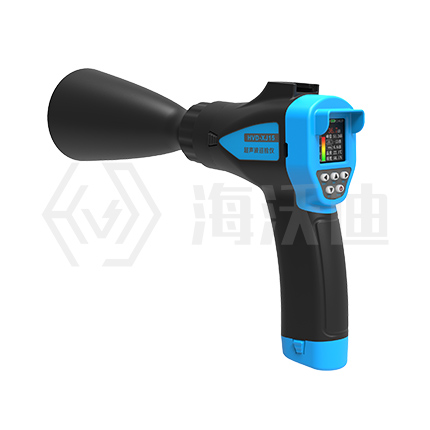

海沃迪電氣HVD-XJ15超聲巡檢儀，是集合超聲波檢測與暫態地電壓檢測功能為一體、通過更換傳感器的方式實現對功能檢測的局放巡檢儀，相比傳統的單超聲或者單TEV設備，功能更齊全、性價比更高、操作更方便，那么，其檢測原理是什么？

 超聲波局放檢測原理：

電力設備絕緣內部發生局部放電時，同時伴隨產生超聲波信號（頻率大于20kHz）。超聲波信號由局部放電源沿著絕緣介質、金屬件或空氣傳導至設備外殼，并通過介質和縫隙向周圍空氣傳播。通過在設備外殼有縫隙的位置放置超聲波傳感器，檢測局部放電產生的超聲波信號，進而判斷電力設備的局部放電情況。

暫態地電壓檢測原理：

開關柜內部局部放電時會產生電磁波，在金屬壁形成趨膚效應并且沿著金屬表面進行傳播，同時金屬表面產生暫態地電壓。局部放電產生的暫態地電壓信號的大小與局部放電的強度及放電點的位置有直接關系。因此可以利用專門的傳感器對暫態地電壓信號進行檢測，以判斷開關柜內部的局部放電缺陷。

HVD-XJ15超聲巡檢儀硬件部分主要是由手持檢測主機、遠距離超聲傳感器、通用超聲傳感器、TEV+AE傳感器、分析主機等組成，其中檢測主機的功能是處理分析接收的信號，并通過顯示屏/耳機/U盤/藍牙等輸出；遠距離超聲傳感器的功能是可精準采集35m范圍內的超聲波信號；通用超聲傳感器的功能是可精準采集10m范圍內的超聲波信號；TEV+AE傳感器的功能是集成短距超聲傳感器，可同時實現超聲與TEV的檢測；分析主機實時接收數據；實現數據的顯示/匯總/保存/上傳等。

 超聲波現場巡檢的操作如下：

將超聲波傳感器朝向待檢部位，進行掃描，當檢測到異常信號時，通過耳機可以聽到明顯的放電聲，同時儀器屏幕漸變圖升高，平均值和最大值同時變大。檢測到異常信號時，可以從不同角度對故障點進行反復測量以排除環境噪音影響，同時從多個角度進行測量以確定故障點具體位置。確認完成之后即可開啟保存功能將測試結果進行存儲。

 暫態地電壓現場巡檢的操作如下：

首先檢測背景值：檢測背景值時可選擇開關室內遠離開關柜的金屬門窗；將傳感器貼緊金屬門窗進行檢測，并記錄背景檢測結果。然后施加適當壓力將暫態地電壓傳感器緊貼于金屬殼體外表面，保持相對靜止，并在顯示界面觀察檢測到的信號幅值，待讀數穩定后，與背景值進行比對。如存在異常信號，應進行多次、多點檢測，查找信號最大點的位置。確認完成之后即可開啟保存功能將測試結果進行存儲，同時記錄異常信號和檢測位置。
