開關柜的局放檢測主要是通過暫態地電壓檢測和超聲波檢測方法，兩者的區別主要集中在受干擾、靈敏度高低方面，超聲波檢測易受機械振動干擾，暫態地電壓檢測易受電磁干擾，但對檢測開關柜的放電分類來說，超聲波檢測對電暈放電、懸浮放電、沿面放電的檢測靈敏度較高，對其絕緣內部的放電檢測靈敏度就較低；而暫態地電壓檢測對電暈放電、懸浮放電、絕緣內部放電的檢測靈敏度較高，對沿面放電的靈敏度較低。同時 ，暫態地電壓檢測和超聲波檢測方法的判斷標準也不一致，具體如下：

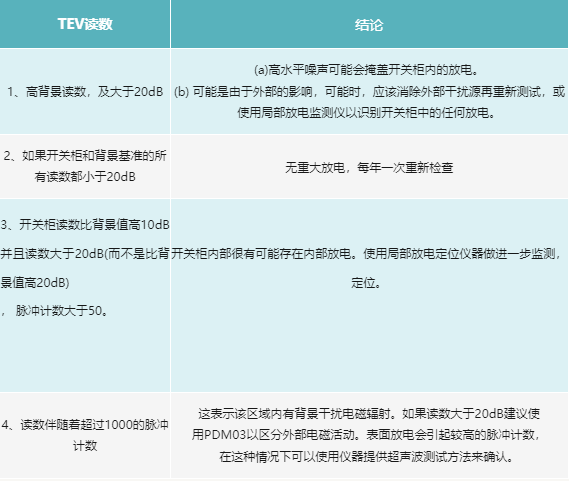

暫態地電壓檢測判斷標準是依據Q/GDW 116-2013《輸變電設備狀態檢修試驗規程》《DLT 1250-2013氣體絕緣金屬封閉開關設備帶電超聲局部放電檢測應用導則》，國家電網公司變電檢測管理規定(試行)第5分冊暫態地電壓局部放電檢測細則。開關柜檢測項目、周期和標準。

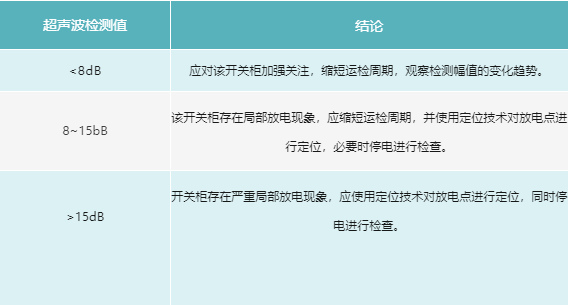

超聲波檢測判斷標準是依據Q/GDW1168-2013《輸變電設備狀態檢修試驗規程》國網運檢部關于印發變電設備帶電檢測工作指導意見的通知(運檢一〔2014〕108號)，超聲波檢測判斷標準如下：

 同時，使用暫態地電壓檢測法或超聲波檢測法檢測開關柜局放時，對檢測結果還可以分別進行縱向結果分析和橫向結果分析。

縱向分析：1）分析同一開關柜在不同時間的檢測結果，比較其發展趨勢，若檢測數據明顯增大，偏離預測值，說明該開關柜運行狀態突然發生變化，可能存在局部放電。

               2）但應考慮負荷因素和環境因素對測試的影響。

橫向分析： 對同一個開關室內同一電壓等級所有開關柜的同一次測試結果進行比較，當某一或某幾個開關柜的測試結果比其它開關柜的測試結果及現場背景值均大時，就可以判斷此開關柜存在缺陷的可能性。

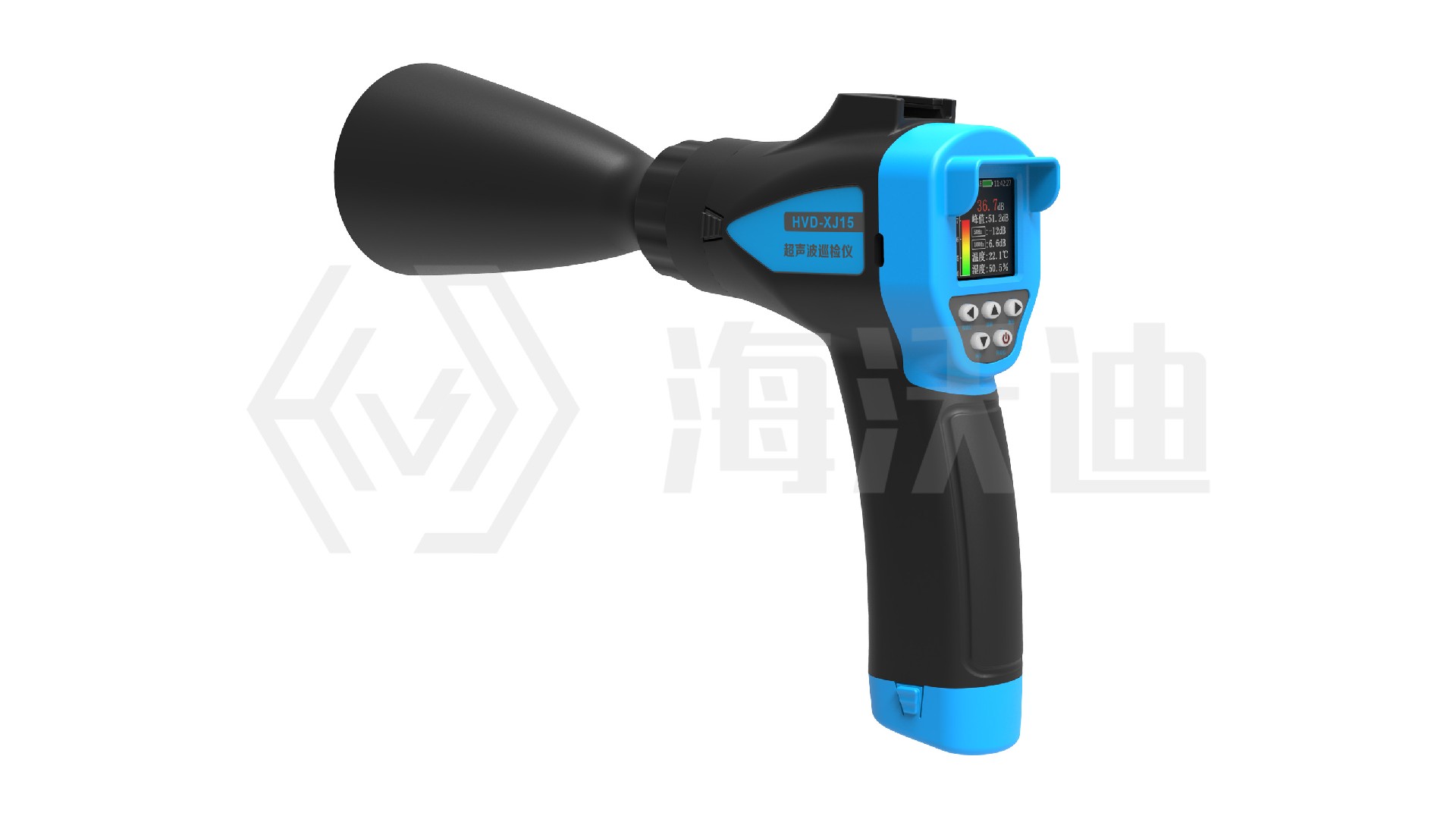

 綜上所述，在實際的開關柜局放檢測應用中，往往是將兩者結合起來，共同檢測以確保檢測結果的精準性、全面性。海沃迪電氣的HVD-XJ15超聲波巡檢儀正是將暫態地電壓檢測和超聲波檢測功能合二為一，一臺設備具有兩個功能，更符合現場檢測的實際需求，可廣泛應用于電力系統、軌道交通、科研機構的檢測、研發需求。
